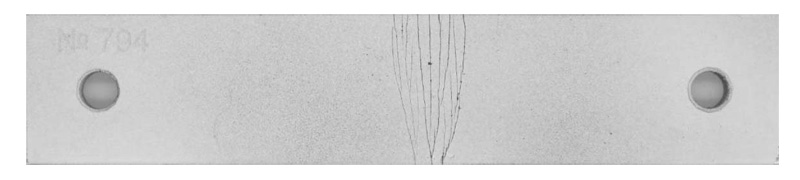

Комплект контрольных образцов (рабочий, контрольный, экспертный) из 3 шт. Контрольный образец изготавливаются по А, Б, В уровням чувствительности по ГОСТ 21105-87

Контрольные образцы для МПД предназначены для определения качества магнитной суспензии, режимов намагничивания и технологии контроля по соответствующему уровню чувствительности. Образцы соответствуют требованиям ГОСТ Р 56512-2015 и ПНАЭ Г-7-015-89. Каждый образец снабжен метрологическим свидетельством, а также паспортом с фотографией и описанием трещины. Уровни чувствительности образцов в соответствии с ПНАЭ Г-7-015-89 приведены в следующей таблице.



Условный уровень чувствительности Минимальная ширина раскрытия условного дефекта, мкм (не более) Минимальная протяженность условного дефекта, мм Шероховатость контролируемой поверхности Rа, мкм (не более)
А 2,0 0,5 2,5
Б 10,0 0,5 10,0
В 25,0 0,5 10,0

Технические характеристики

  • Размер образца, мм - 100 х 30
  • Толщина образца, мм - 4 - 5
  • Материал сталь, мм 40 х 13
  • Шероховатость контролируемой поверхности Rz40

После проведения контроля образцы должны быть очищены и просушены. Очистка производится выдержкой в ацетоне в течении 1,5-2 часов. Образец должен храниться в отдельной коробке в сухом помещении.
